„Think Big“: weltgrößte Kunststoff-Energiekette

Rig workers and a standby boatEnergieketten aus Hochleistungskunststoffen erobern immer mehr Bereiche in der Industrie und verdrängen dabei kontinuierlich metallische Varianten. Sie punkten durch geringeres Gewicht, Wartungsfreiheit und gleichzeitig höchste Stabilität, gerade auch dort, wo große Leitungen und Schläuche geführt werden müssen, wie in Werften oder auf Bohrplattformen. Genau diese widrigen Umgebungsbedingungen sind das Terrain der E4.350, der größten Kunststoff-Energiekette der Welt, die igus auf der diesjährigen BAUMA zeigt.

Selbst in Stahlwerken ist der Einsatz von Stahl in Betriebsmitteln nicht immer die erste Wahl, gerade wenn es um eine zuverlässige und belastbare Energiezuführung geht. Die E4.350 Energiekette wurde vom motion plastics-Spezialisten igus speziell für diejenigen Branchen entwickelt, in denen große Leitungen und Schläuche geschützt werden müssen, beispiels-weise in Schwerlastmaschinen oder Offshore-Anwendungen wie Schiffskranen oder Bohr-plattformen. Der Hochleistungskunststoff sorgt dafür, dass die e-kette widerstandsfähig gegen Korrosion und unempfindlich gegen chemische und petrochemische Einflüsse sowie sonnen-lichtbeständig ist. Das Material ist selbstschmierend und erfordert kein Fett oder Öl auf die Gelenke während seiner gesamten Lebensdauer, auch in besonders schmutzigen Umgebungen. Dies reduziert die Notwendigkeit für Routinewartungen und ermöglicht eine genauere Vorhersage der Lebensdauer der Energiekette.

Individuell auf die jeweilige Anwendung anpassbar
Modular aufgebaut, kann die E4.350 leicht verkürzt und verlängert werden, je nach Bedarf. Bei freitragenden Längen bis 6,5 m und Füllgewichten weit über 100 kg/m bietet die igus-Energiekette eine ausgezeichnete Steifigkeit und besonders hohe Belastbarkeit. Die stabilen Öffnungsstege sorgen gemeinsam mit der enormen Innenhöhe von 350 mm für die einfache Befüllung der e-kette mit besonders großen Leitungen und Schläuchen. Ein großer Vorteil gegenüber Energieketten aus Stahl ist nicht nur ihr geringeres Gewicht, sondern auch, dass sie dank eines Trennsystems mit Innen- und Montagehalterungen in jedem Kettenglied sehr einfach individuell befüllt werden kann. Die E4.350 ist zudem als Rollen-e-kette für besonders lange Verfahrwege erhältlich: Rollen aus speziellen Tribopolymeren sorgen dabei für einen annähernd wartungsfreien Betrieb, reduzieren signifikant Abrieb und Verschleiß der Kette und erhöhen dadurch die gesamte Lebensdauer der Anwendung. Da der Rollreibwert um rund 75 Prozent geringer als der Gleitreibwert ausfällt, ist bis zu 57 Prozent weniger Energie notwendig, um die Kette anzutreiben. Die E4.350 ist als Einzelkomponente und als komplett konfektioniertes System erhältlich, auf Wunsch auch direkt weltweit vor Ort montiert.

Stark wie Stahl und dabei deutlich leichter
Wie belastbar die Energiekette ist, zeigten umfangreiche Tests im 2.750 m² großen Testlabor. Das Ergebnis zeigte, dass die E4.350 Zug- und Bruchbelastungen von deutlich über 175.000 N problemlos standhielt. Aber auch im realen Einsatz bewährt sich die e-kette in zahlreichen Anwendungen weltweit, in Schiffen, auf Bohrplattformen oder im Hafen von Antwerpen. Dort wird in ein Becken Brackwasser aus dem Hafen geleitet und der Schlick zur Aufbereitung von Pumpen auf der Brücke abgesaugt. Die Pumpen können über die gesamte Brückenlänge von 150 Metern verfahren werden. Die schweren Schläuche (ca. 100 kg/m) werden mit der E4.350 sicher geführt und auf der Brücke vor mechanischem Abrieb geschützt. Die gesamte Anlage ist rund um die Uhr wartungsfrei im Einsatz.

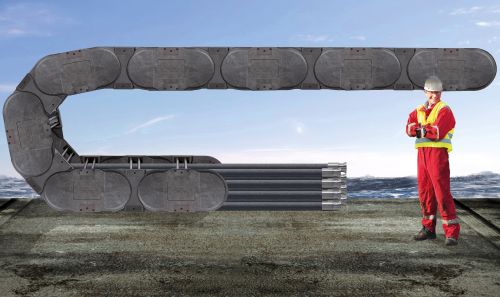

Bild: Mit der E4.350 von igus werden besonders große Leitungen und Schläuche zuverlässig in widrigen Umgebungsbedingungen geschützt. Korrosions- und Wartungsfreiheit. Zusätzlich überzeugt neben der individuellen Innenaufteilung vor allem das niedrigere Gewicht. Foto: igus GmbH
