Modernes Tooling für Werkzeugmaschinen


Modernes Tooling für Werkzeugmaschinen ist für hohe Drehzahlen und hohe Drehmomente ausgelegt. Die leistungsstarken DirectDrive-Werkzeugrevolver der Baureihe 0.5.437.3/4xx von SAUTER FEINMECHANIK schöpfen dieses Potenzial voll aus. Das System des Weltmarkführers für Werkzeugrevolver verfügt über einen zukunftsweisenden Synchronmotor, der Drehmomente bis 85 Nm und Drehzahlen bis 12.000 pro Minute ermöglicht. Der Werkzeugrevolver kann nonstop produzieren und benötigt keine Ruhephasen. In Kombination mit einem modernen Dreh-Fräs-Zentrum profitieren Anwender von minimalen Stillstandszeiten bei maximaler Produktivität.

SAUTER hat die DirectDrive-Werkzeugrevolver der Baureihe 0.5.437.3/4xx speziell für den Einsatz in Dreh-Fräs-Zentren entwickelt. Sie sind kompakt und gleichzeitig leistungsstark. Im Gegensatz zu Werkzeugrevolvern mit Getriebeantrieb ist eine Überhitzung ausgeschlossen. Abkühlpausen sind damit passé. Anwender minimieren so die Anzahl ihrer Prozessschritte und reduzieren ihre Rüstzeiten um 50 Prozent.

Neuer Synchronmotor mit maximaler Leistungsdichte
Die DirectDrive-Werkzeugrevolver von SAUTER arbeiten nicht nur länger als Werkzeugrevolver mit Getriebe, sie nutzen ihre Zeit auch besser. Der Synchronmotor in der Werkzeugscheibe treibt das Tooling an und ermöglicht neben Drehzahlen von bis zu 12.000 pro Minute auch höhere Drehmomente, wie Matthias Beck, Leiter Konstruktion Werkzeugträgersysteme bei SAUTER, erklärt: „Mit unserem neuen DirectDrive-Werkzeugrevolver sind einzigartige Drehmomente von bis zu 85 Nm möglich. Anwender maximieren damit ihr Zeitspanvolumen und dezimieren ihre Werkstückzeiten.“ Möglich wird dies auch dank eines hochpräzisen Verriegelungssystems. Dessen Schlüsselelement ist eine patentierte Endlagenabfrage: Ein Schwenkmotor bringt die Werkzeugscheibe in Position. Dann verriegelt eine dreiteilige Hirth-Verzahnung die Werkzeugscheibe µm-genau, sodass der Kolben und die Schiebekupplung optimal positioniert sind. So wird die Prozessstabilität maximiert und die Maschine erreicht enorme Drehmomente.

Single-Source-Angebot für ein optimales Ergebnis
SAUTER liefert Werkzeugrevolver und Tooling aus einer Hand. Anwender erhalten durch das Komplettangebot verlässlichere Qualität, da alle Komponenten perfekt aufeinander abgestimmt sind. Dank ihres modularen Aufbaus sind die DirectDrive-Werkzeugrevolver der Baureihe 0.5.437.3/4xx sowohl mit BMT- als auch mit VDI-Schnittstellen kompatibel.

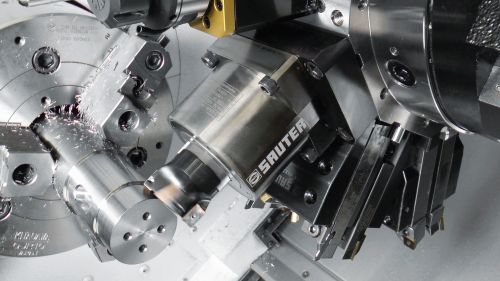

Bild: Der Werkzeugrevolver von SAUTER erreicht Drehmomente von bis zu 85 Nm und Drehzahlen von bis zu 12.000 pro Minute; Foto: SAUTER FEINMECHANIK
