Kompaktes Schrittmotormodul mit Stromabsenkung

VST012_Schrittmotor_online_300Sigmatek präsentiert mit dem VST 012 ein leistungsfähiges Schritt-motormodul mit kompakten Ab-messungen (28 x 151 x 123mm). Es ist für die Ansteuerung von zweiphasigen Schrittmotoren bis 70V Nennspannung und je 10A Dauerstrom im Voll- und Halb-schrittbetrieb ausgelegt. Zudem wird Microstepping mit 32 Mikro-schritten pro Vollschritt und 10A (RMS) Dauerstrom unterstützt.

Das Modul verfügt über eine Inkre-mentalgeber-Schnittstelle für die Positionskontrolle des Schritt-motors und je vier digitale Ein- und Ausgänge (24V) für unterschied-liche Applikationsanwendungen.
Der Datenaustausch für die Drehzahl- und Positionsregelung sowie die Parametrierung erfolgt über den schnellen hart-echtzeitfähigen VARAN-Bus. Der integrierte VARAN-Out-Port ermöglicht den Anschluss weiterer Module in Linienstruktur.

Um Energie zu sparen, ist beim VST 012 standardmäßig eine einstellbare Stromab-senkung implementiert, wodurch ein Standby-Modus mit bedarfsgerechter zeitlicher Verzögerung aktiviert werden kann.

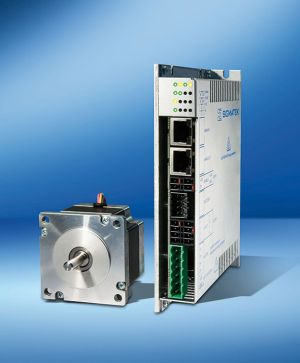

Bild: 2-phasige Schrittmotoren bis zu 10A lassen sich mit dem leistungsfähigen VST 012 von SIGMATEK kompakt ansteuern Foto: SIGMATEK
