ActiveMover mit Linearmotor schnell projektiert

Die Projektierung vom ActiveMover, einem hochdynamischen Transfersystem auf Basis von Linearmotoren, vereinfacht Bosch Rexroth mit der Software MTpro für die Planung und den Entwurf von Montagetechniksystemen. ActiveMover erschließt durch die schnelle und präzise Positionierung der Werkstückträger Potenziale zur Produktivitätssteigerung bei gleichzeitiger Flexibilität für kleine Losgrößen.

Mit der Software MTpro von Rexroth stellen Anwender ohne CAD-Kenntnisse ihren maßge-schneiderten ActiveMover aus geraden Strecken und Kurven mit vertikal eingebautem Linearmotor zusammen. Sie klicken in der Konfigurationsoberfläche einfach auf die entsprechenden Module und fügen sie zu einem geschlossenen Oval in den Wunschmaßen zusammen. Darüber hinaus werden Bestelllisten einschließlich des gesamten Zubehörs automatisch erstellt. Der fertig konfigurierte ActiveMover kann abschließend in verschiedenen CAD-Formaten exportiert werden.

Mit ActiveMover können Anwender beliebig viele Werkstückträger einzeln ansteuern und sie in Fahrtrichtung, Beschleunigung und Zielposition frei programmieren. Die Werkstückträger fahren die Zielposition mit einer Wiederholgenauigkeit von +/- 0,01 mm an. Durch die Direktantriebstechnik beschleunigen sie hochdynamisch mit bis zu 4 g und verkürzen damit Taktzeiten. Anwender können aber auch sehr sanfte Bewegungsabläufe einstellen, um beispielsweise lose gesteckte Baugruppen sicher zur nächsten Station zu bringen. Ein integrierter Kollisionsassistent verhindert versehentliche Zusammenstöße. In zwei Ausführungen deckt das Transfersystem den Transport von Werkstücken bis 10 kg Gewicht ab.

Das Transfersystem fügt sich mit den verbreiteten Kommunikationsprotokollen wie z.B. PROFINET, Ethernet IP oder EtherCat, in verschiedene Automatisierungsumgebungen ein. Vordefinierte Funktionsbausteine für die gängigen Steuerungen beschleunigen die Inbetriebnahme und steigern die Flexibilität für schnelle Umrüstungen.

Die Kombination aus Präzision, Dynamik und Flexibilität trifft die Anforderungen in unterschiedlichsten Branchen. ActiveMover ist bereits bei zahlreichen Kunden aus dem Automotive-Bereich sowie in Sauber- und Reinräumen der Elektro-/Elektronikfertigung und in Health Care-Anwendungen im Einsatz. Sie nutzen nahezu alle denkbaren Prozessschritte, von Füllen, Montieren, Pressen oder Schrauben bis zu darauf abgestimmten Prüfprozessen. Nach Abschluss des Serienanlaufs, bei dem Bosch Rexroth ausschließlich vormontierte Module auslieferte, können Anwender den ActiveMover nun auch in schnell verfügbaren Einzelkomponenten bestellen.

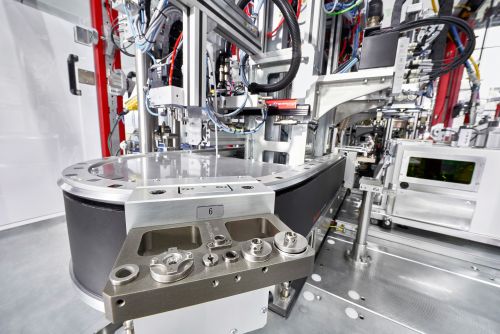

Bild: Modulares Transfersystem von Bosch Rexroth deckt unterschiedlichste Branchen und Anwendungen ab; Foto: Bosch Rexroth AG
