8-Watt-Serie isolierter DC/DC-Wandler

Ab sofort sind die neuen, isolierten DC/DC-Wandler der ATA-8-Watt-Serie von Artesyn Embedded Technologies (Vertrieb: FORTEC) erhältlich. Die hochwertigen Wandler eignen sich für ein breites Spektrum von Anwendungen, darunter Applikationen in der Daten- und Telekommunikation, Industrieautomation, Computertechnik sowie mobile, batteriebasierte Systeme oder auch Distributed-Power-Architekturen mit hohem Wirkungsgrad.

Die 14 Modellvarianten der Serie sind jeweils als Mini-Dual-in-Line-(DIL)-Gehäuse für die Durchsteckmontage oder als SMD-Bauteile für die Oberflächenmontage erhältlich. Sämtliche Modelle der ATA-8-Watt-Serie verfügen über 4:1-Eingänge, die einen sehr weiten Spannungsbereich abdecken: Sieben Modelle verarbeiten 9 – 36 V, weitere sieben 18 – 75 V. Alle Modelle stehen als Varianten mit je einem Einzelspannungsausgang zur Verfügung, der 3,3 V, 5 V, 12 V, 15 V oder 24 V liefert. Zwei Varianten sind zudem mit dualen Spannungs-ausgängen erhältlich, an denen entweder ±12 oder ±15 V anliegen.

Die DC/DC-Wandler sind vollständig in einem ultrakompakten Kunststoffgehäuse gekapselt, das lediglich 24 x 13,7 x 8 mm groß ist. Der Betriebstemperaturbereich der SMD-Versionen reicht von -40 bis +80 °C, der der Mini-DIL-Modelle von -40 bis +85 °C. In diesem Bereich überzeugen die Artesyn-Wandler mit einem geringen Derating.

Die Konverter transformieren Spannungen mit einer Effizienz von bis zu 80 %. Dazu arbeiten sie mit einer festen Schaltfrequenz von 350 kHz, was den Aufwand für externe EMV-Maß-nahmen minimiert. Problemlos erfüllen die Artesyn-Wandler die Anforderungen der Normen EN 55022 Klasse A und FCC Level A für leitungsgebundene Störungen.

Modelle der ATA-Wandlerserie mit Ausgangsspannungen von 5 V und mehr sind für eine Ausgangsleistung von 8 W spezifiziert, während die vier Modelle mit 3,3 bis zu 6 W liefern. Ein- und Ausgang sind voneinander isoliert bis zu einer Gleichspannung von 1.500 V. Darüber hinaus verfügen alle Modelle standardmäßig über eine Ein/Aus-Fernsteuerung sowie einen Permanentschutz gegen ausgangsseitigen Kurzschluss (Hiccup-Modus).

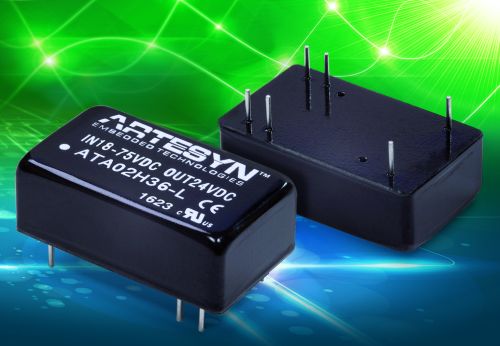

Bild: Umfangreiche ATA-8-Watt-Serie isolierter DC/DC-Wandler; Foto: FORTEC Elektronik AG
