60-W-Netzteil auf kleinster Fläche


Das neue CFM61S von Cincon ist ein 60-W-Schaltnetzteil mit Schutzklasse II. Es kann kurzzeitig Leistungsspitzen von bis zu 120 W bedienen und belegt dabei nur 50.8 x 50.8 mm (2“ x 2“) der wertvollen Platinenfläche.

Es stehen sechs verschiedene Ausgangsspannungen zur Verfügung: 5, 12, 15, 24, 36 und 48 VDC. Das CFM61S ist nach der kommenden Sicherheitsnorm IEC/UL/EN62368-1 zertifiziert und wird in drei Bauformen angeboten: als Printversion, offen oder gekapselt, sowie mit dem klassischen Stiftleistenanschluss.

Mit seinem Wirkungsgrad von 90 % und dem weiten Einsatztemperaturbereich von -30 bis + 70 °C (derating ab 50 °C) eignet sich das CFM61S für eine Vielzahl anspruchsvoller Anwendungen in Industrie und Telekommunikation. Die maximale Einsatzhöhe liegt bei 5.000 Metern und die Leerlaufverluste bleiben unter 0,15 W.

Details zur bereits angesprochenen Spitzenlast von 200 % der Nominalleistung sind im Datenblatt beschrieben. Das Netzteil ist dauerkurzschlussfest und bringt die üblichen Schutzfunktionen gegen Überspannung und Überlast mit.

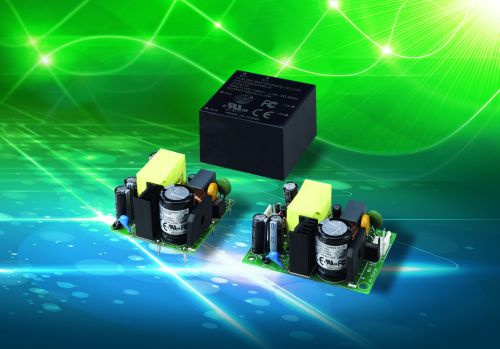

Bild: 60-W-Netzteil auf kleinster Fläche mit 120 W Spitzenleistung; Foto: FORTEC Elektronik AG
